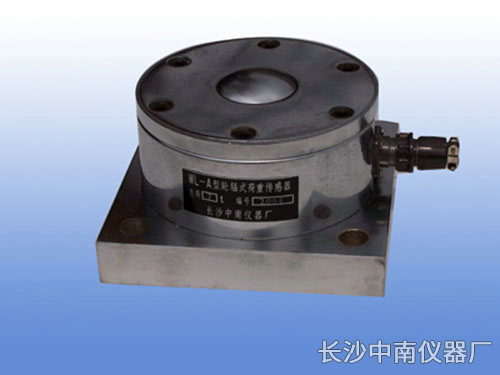

WL-A型電阻應變式荷重傳感器、變送器
- 產品分類：稱重測力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
WL-A型電阻應變式荷重傳感器，采用十字剪切梁結構，具有良好的自然性和穩定性、抗偏載能力強、精度高、外形高度低、安裝方便穩定?？蓮V泛用于料斗秤、汔車衡、軌道衡等電子秤中。也可在各系統中作力的分析和測量。
主要技術指標
非線性誤差 ≤±0.05℅F.S
滯后誤差 ≤±0.05℅F.S
重復性誤差 ≤±0.025℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 0.005℅F.S／℃
蠕變(30min) ±0.05℅F.S
輸出阻抗及橋壓 350Ω／10VDC700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 1、2、3、5、7、10、15、20、 30(t)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
外形尺寸單位
WL-A型電阻應變式荷重傳感器，采用十字剪切梁結構，具有良好的自然性和穩定性、抗偏載能力強、精度高、外形高度低、安裝方便穩定?？蓮V泛用于料斗秤、汔車衡、軌道衡等電子秤中。也可在各系統中作力的分析和測量。
主要技術指標
非線性誤差 ≤±0.05℅F.S
滯后誤差 ≤±0.05℅F.S
重復性誤差 ≤±0.025℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 0.005℅F.S／℃
蠕變(30min) ±0.05℅F.S
輸出阻抗及橋壓 350Ω／10VDC700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 1、2、3、5、7、10、15、20、 30(t)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

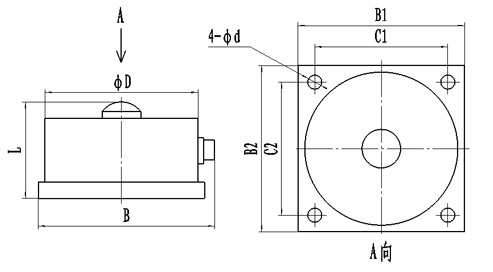

外形尺寸單位
| 測量范圍 | L | B | B1 | B2 | C1 | C2 | ΦD | Φd |
| 1 2 3 | 58 | 112 | 100 | 100 | 80 | 80 | 92 | 8.5 |
| 5 7 10 | 70 | 128 | 120 | 120 | 92 | 92 | 104 | 12.5 |
| 15 20 30 | 132 | 230 | 200 | 200 | 160 | 160 | 180 | 17 |
